透射/反射光譜是材料本身的一項重要光學特性，在現今工業蓬勃發展的背景下，對材料本身特性的質量控制越來越嚴格，從而利用光譜儀進行快速準確的反射光譜/透射光譜的測量技術也開始日漸成熟。
透射/反射光譜是材料本身的一項重要光學特性，在現今工業蓬勃發展的背景下，對材料本身特性的質量控制越來越嚴格，從而利用光譜儀進行快速準確的反射光譜/透射光譜的測量技術也開始日漸成熟。
在透過率測量時，象素n上的透過率是用當前樣品、參考和背景數據按下面方程計算出來的：
式中T-----------透過率
Sample-----------樣品透過強度值
Ref------------參考樣片透過強度
Dark-----------背景數據
透過率的百分比在數學上與反射率是一樣的，所以同樣可以用于反射實驗，反射測試中ref為參考板反射強度（如果需要測量絕對反射率值，需要在式中乘以系數C，C為參考反射板在每個波長的絕對反射率值）。
透射/反射光譜儀系統具有測量快速，準確，方便集成等優點，目前已經廣泛應用到實驗室檢測、產品在線測試等應用。目前的主要應用在：
高分子材料反射/透射測試
建筑玻璃 反射/透射測試
在線 反射/透射測試
光伏壓花玻璃 透射測試
干涉濾光片 透射測試
薄膜樣品 反射/透射測試
各種晶體、塑料、紡織品等反射測試
平板、LCD、背光板、手機/平板油墨孔等透射測量
采用高靈敏度光譜儀，
測試精度高、分辨率高
測量速度快，響應迅速；
豐富的I/O接口;支持二次開發；可按用戶需求提供在線透反射解決方案
超低雜散光及溫度穩定性；
高信噪比；
萊森光學的透過率光譜系統進行透過率測量時，一般采用積分球測量方式。積分球具有非常好的空間反射特性，透射光經過多次反射后會變得非常均勻，測結果穩定，重復性好，同時積分球良好的光學特性，使在測試不同性質的樣品時都可以得到準確的測量結果。

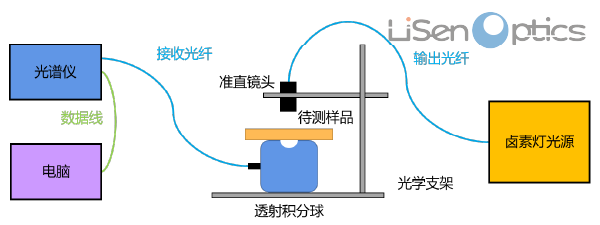

透過率光路示意圖
這種光路多用于實驗室內或工業在線測試；這種光路配置不需要接觸樣品表面，搭建方便，對樣品形狀沒有嚴格要求，測試方便快速，搭配定制光學附件可應用于高溫的產線環境，既適用于在線測試，也適用于實驗室測量；對于有些特殊測量，如以不同入射角照射樣品，測量材料透射比的變化情況，或者當測試樣品具有不同的表面特性時，如光伏壓花玻璃、平板油墨孔、OLED等光學玻璃可以定制專用角度光學鏡頭及附件以不同角度用到積分球的方式進行測試；
以下是反射率測量原理：

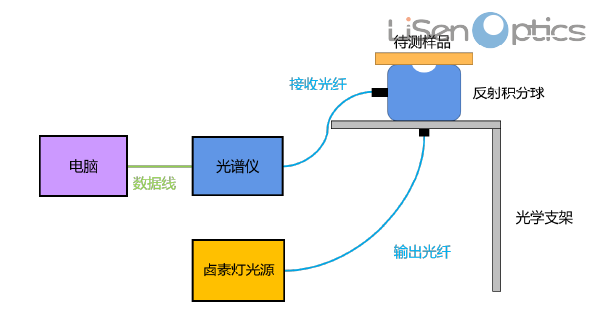

反射率光路示意圖
使用萊森光學的iSpec-TMS100-IND光譜系統反射率測量，一般采用反射積分球測量光路，反射積分球內表面是完美的漫射體，具有非常均勻的空間反射特性，反射光在內表面經過多次反射后變得十分均勻，而且光強隨之衰減；具有測量穩定，重復性好，結果準確等優點。

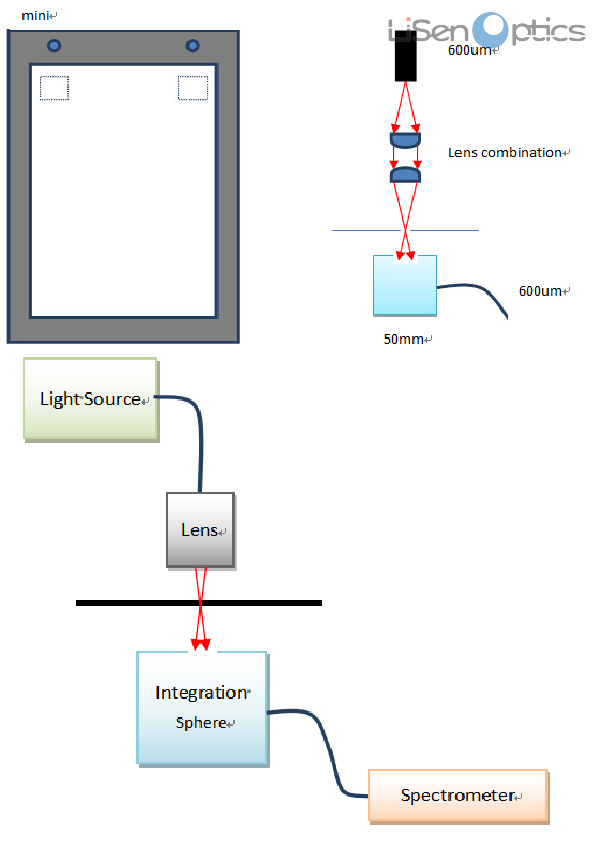

iSpec-TMS-IND透反射射光譜系統可以搭配相關附件實現對平板、手機屏透射反射測量；實現平板或手機特定要求光譜透過率測量；以下是我們測量IR傳感孔的透射測量光路示意圖：
此案例主要用于測量；平板或手機的傳感器可以根據外界光譜強度自動調整亮度，以滿足人眼的感應，達到舒服不傷害目的，因此傳感孔的透過率直接關系到傳感器的功能實現，需要對IR傳感孔進行透過率測量。平板或手機上兩個傳感孔透過率測量；主要實現400-1100nm全光譜的透過率光譜分布；可實現每間隔1nm透過率光譜分布測量，可以指定在400-1100nm任一單一波長透過率或任一波段范圍積分透過率測量，實時測量IR傳感孔光譜透過率，用于品質控制；

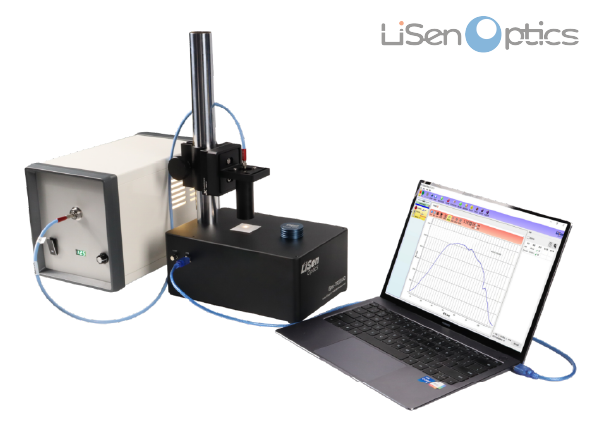

透射測量光路實物連接示意圖

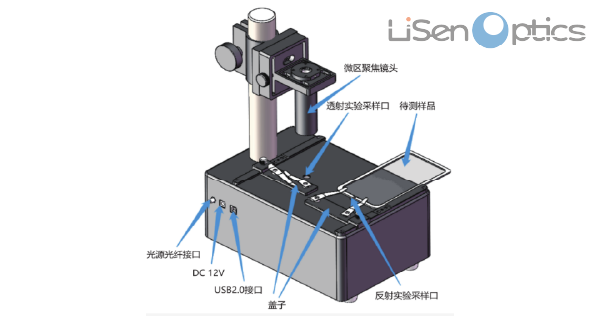

iSpec-TMS-IND屬于標準產品，功能主要用于透過率測量，如上圖，iSpec-TMS100-IND進行，iSpec-TMS-IND在原有基礎上進行最新設計，增加反射測量功能，以下最新具備透射反射測量支架示意圖：

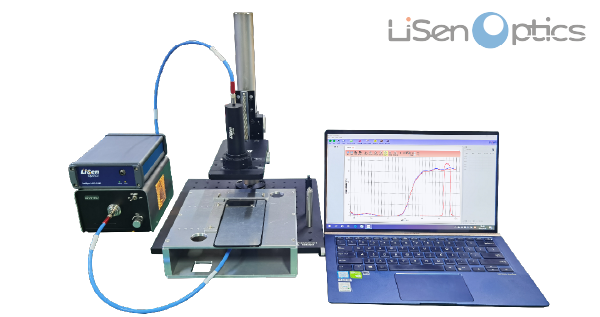

iSpec-TMS-IND光譜透射/反射率測量系統

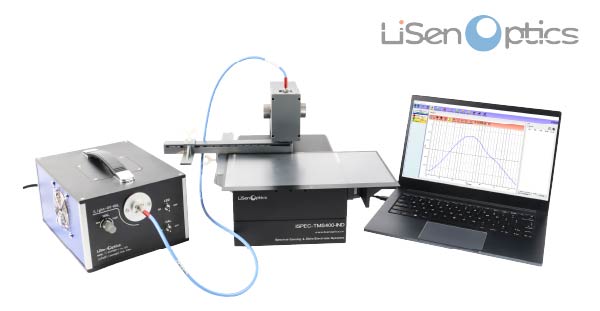

iSpec-TMS400-IND 光譜透射/反射率測量系統可以測量 17.6 吋以下屏幕

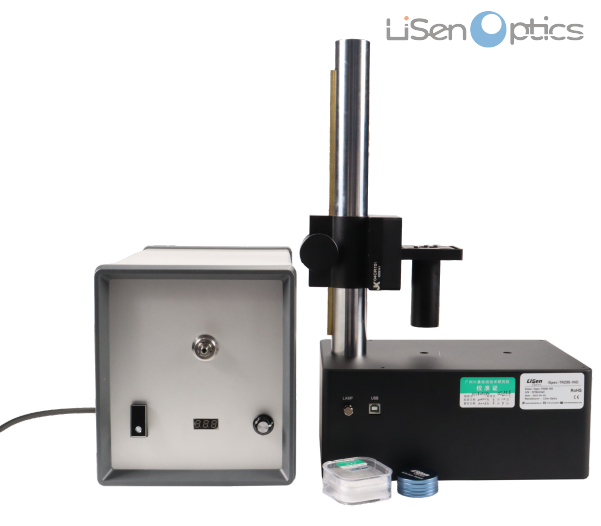

iSpec-TMS-IND光譜透射/反射率測量系統硬件

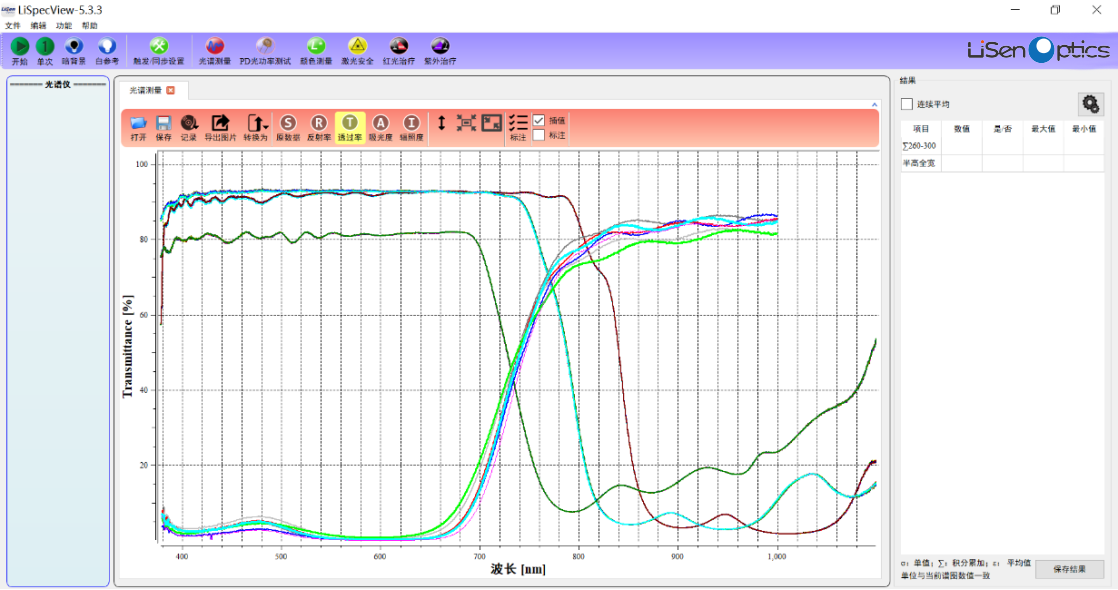

光譜透反射軟件界面（圖為不同樣品透過率光譜圖）
