積分球輻射光源照度均勻性研究
引言
積分球作為一種光學儀器在光度學與輻射度學等相關領域已經廣泛使用近百年了。在眾多研究應用中，積分球常作為均勻輻射光源來測試CCD或CMOS等焦面陣列光電器件。然而，由于積分球在實際制造安裝過程中，積分球殼加工制造、內部擋屏幾何位置、漫反射涂層實際厚度、內部光源幾何位置等各種因素的影響，使得實際積分球輻射光源開口處照度均勻性很不理想。
1 理論分析

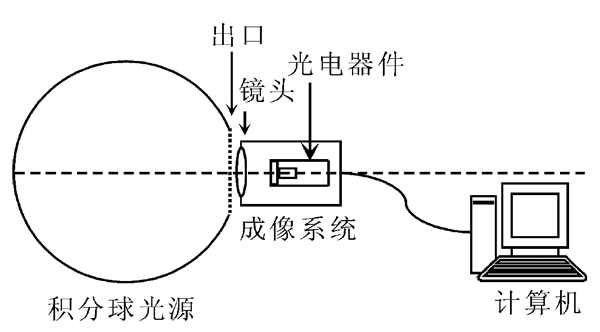

如圖1所示，在測試空間遙感相機等成像光電系統時，需要積分球輻射光源提供一個均勻（輻）亮度場，以充滿被測系統光學入瞳并在焦面陣列光電器件上成像，光電器件響應信號被采集到計算機中進行記錄和整理。

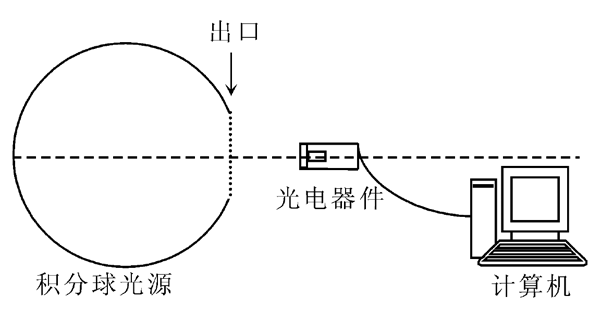

圖2 光電器件測試示意圖
2.1 理想積分球輻射光源

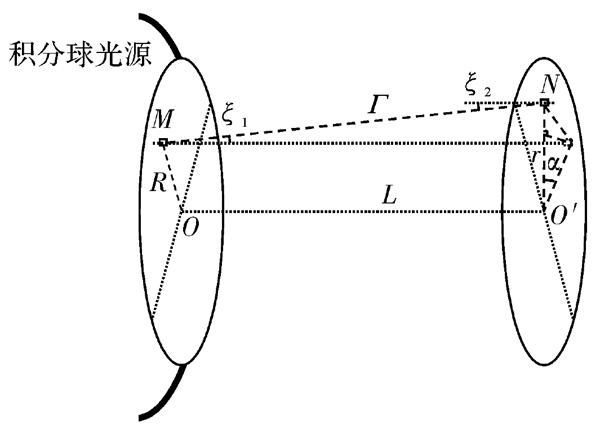

圖3 積分球輻射光源數值解析模型

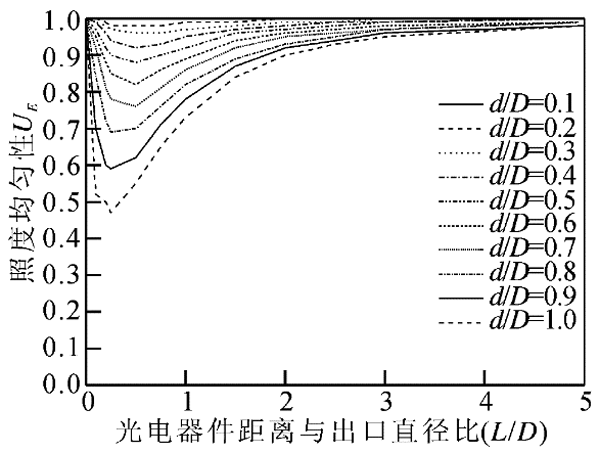

圖4 理想積分球輻射光源照度均勻性分布
2.2 非理想積分球輻射光源
數值解析方法的前提是假設積分球輻射光源為理想朗伯體，而在實際條件下，積分球輻射光源是非理想朗伯體。針對非理想條件下積分球輻射光源照度分布情況，我們采用基于蒙特卡羅（Monte Carlo）的光線追跡方法，對一出口輻亮度面均勻性94%的積分球輻射光源模型進行仿真。參考圖3積分球解析模型建立圖5所示非理想積分球輻射光源仿真模型。在光學軟件TracePro中使用3.2×107條光線對仿真模型進行實驗分析。

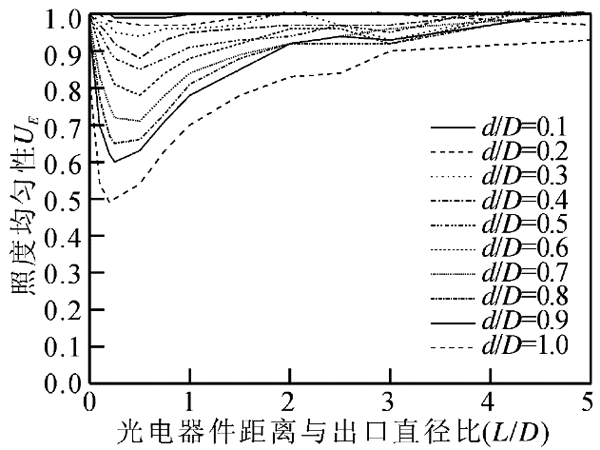

非理想積分球輻射光源仿真結果如圖6所示。

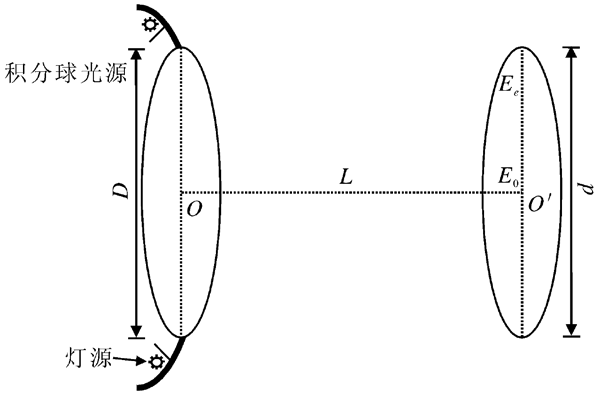

圖5 非理想積分球輻射光源仿真模型
3 實驗與討論
3.1 照度均勻性實驗
對兩套積分球輻射光源——DIS70和DIS180分別進行實驗測試，積分球直徑、出口直徑、開口率和輻亮度面均勻性參數如表1所示。
積分球輻射光源照度均勻性測試方案為：把照度探測器固定在二維平移臺上，選定平移臺掃描平面與積分球出口平面距離L后，探測器在平移臺掃描平面內以適當間隔進行網格狀掃描。
采用此測試方案分別對積分球輻射光源DIS70、DIS180進行了實驗測試，所得數據整理后列于表2和表3，D為積分球出口直徑，d為光電器件受光面直徑。
|
參量 |
積分球輻射光源 |
|
|
DIS180 |
DIS70 |
|
|
積分球直徑/mm |
470 |
470 |
|
出口直徑/mm |
70 |
180 |
|
開口率/% |
3.7 |
5.7 |
|
輻亮度面均勻性/% |
98.2 |
97.9 |
|
d/D |
照度均勻性UE |
|||||||||||
|
光電器件距離與出口直徑比（L/D） |
||||||||||||
|
0.00 |
0.10 |
0.20 |
0.25 |
0.50 |
0.75 |
1.00 |
1.50 |
2.00 |
2.50 |
3.00 |
5.00 |
|
|
0.1 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
|
0.2 |
0.99 |
0.99 |
0.98 |
0.97 |
0.98 |
0.99 |
0.99 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
|
0.3 |
0.98 |
0.98 |
0.96 |
0.95 |
0.96 |
0.98 |
0.98 |
0.99 |
0.99 |
1.00 |
1.00 |
1.00 |
|
0.4 |
0.96 |
0.93 |
0.89 |
0.88 |
0.90 |
0.95 |
0.96 |
0.98 |
0.98 |
0.99 |
0.99 |
1.00 |
|
0.5 |
0.94 |
0.88 |
0.84 |
0.83 |
0.87 |
0.92 |
0.95 |
0.97 |
0.97 |
0.98 |
0.99 |
1.00 |
|
0.6 |
0.92 |
0.83 |
0.80 |
0.78 |
0.83 |
0.90 |
0.93 |
0.96 |
0.97 |
0.98 |
0.98 |
0.99 |
|
0.7 |
0.86 |
0.76 |
0.73 |
0.72 |
0.79 |
0.87 |
0.91 |
0.95 |
0.96 |
0.97 |
0.98 |
0.99 |
|
0.8 |
0.76 |
0.68 |
0.66 |
0.66 |
0.73 |
0.83 |
0.89 |
0.94 |
0.95 |
0.96 |
0.97 |
0.99 |
|
0.9 |
0.70 |
0.63 |
0.62 |
0.63 |
0.71 |
0.81 |
0.87 |
0.93 |
0.94 |
0.96 |
0.97 |
0.99 |
|
1.0 |
0.57 |
0.55 |
0.55 |
0.59 |
0.67 |
0.78 |
0.85 |
0.92 |
0.93 |
0.95 |
0.97 |
0.99 |
表3 DIS180照度均勻性測試結果
