1.透反射

透射/反射光譜是材料本身的一項重要光學特性，在現今工業蓬勃發展的背景下，對材料本身特性的質量控制越來越嚴格，從而利用光譜儀進行快速準確的反射光譜/透射光譜的測量技術也開始日漸成熟。

1.1原理知識

在透過率測量時，象素n上的透過率是用當前樣品、參考和背景數據按下面方程計算出來的：

式中T-----------透過率

Sample-----------樣品透過強度值

Ref------------參考樣片透過強度

Dark-----------背景數據

透過率的百分比在數學上與反射率是一樣的，所以同樣可以用于反射實驗，反射測試中ref為參考板反射強度（如果需要測量絕對反射率值，需要在式中乘以系數C，C為參考反射板在每個波長的絕對反射率值）。

2.1應用背景

透射/反射光譜儀系統具有測量快速，準確，方便集成等優點，目前已經廣泛應用到實驗室檢測、產品在線測試等應用。目前的主要應用在：

• 高分子材料反射/透射測試

• 建筑玻璃 反射/透射測試

• 在線 反射/透射測試

• 光伏壓花玻璃 透射測試

• 干涉濾光片 透射測試

• 薄膜樣品 反射/透射測試

• 各種晶體、塑料、紡織品等反射測試

• 平板、LCD、背光板、手機/平板油墨孔等透射測量

3.透射/反射測量及常用配置

3.1透射測量

萊森光學的透過率光譜系統進行透過率測量時，一般采用積分球測量方式。積分球具有非常好的空間反射特性，透射光經過多次反射后會變得非常均勻，測結果穩定，重復性好，同時積分球良好的光學特性，使在測試不同性質的樣品時都可以得到準確的測量結果。

圖3-1 透過率光路示意圖

這種光路多用于實驗室內或工業在線測試；這種光路配置不需要接觸樣品表面，搭建方便，對樣品形狀沒有嚴格要求，測試方便快速，搭配定制光學附件可應用于高溫的產線環境，既適用于在線測試，也適用于實驗室測量；對于有些特殊測量，如以不同入射角照射樣品，測量材料透射比的變化情況，或者當測試樣品具有不同的表面特性時，如光伏壓花玻璃、平板油墨孔、OLED等光學玻璃可以定制專用角度光學鏡頭及附件以不同角度用到積分球的方式進行測試。

3.2反射測量

圖3-2 反射率光路示意圖

使用萊森光學的iSpec-TMS100-IND光譜系統反射率測量，一般采用反射積分球測量光路，反射積分球內表面是完美的漫射體，具有非常均勻的空間反射特性，反射光在內表面經過多次反射后變得十分均勻，而且光強隨之衰減；具有測量穩定，重復性好，結果準確等優點。

4.實驗

4.1實驗?zāi)康?/strong>

測試樣品的透過率。（透過率光譜范圍：400nm-1000nm）

4.2實驗儀器列表

4.3實驗內容

按圖3-1示意圖搭建光路，在暗室環境，光路不變的條件下，僅更換測試樣品的不同測試位置，測試樣品的不同測試位置光譜范圍在400nm-1000nm的透過率。在測試樣品時，規定涂料層朝上時為正面，涂料層朝下時為反面進行測試，每款樣品采集三組數據。

圖4-1  透過率測試實驗實際光路圖

4.4實驗結果

樣品選擇4號、6號、7號和8號樣品，從左到右依次排列，如下圖所示。

樣品展示圖

每個樣品在正反面皆采取了三組數據，其數據結果幾乎一致，所以只選用一組數據做對比。

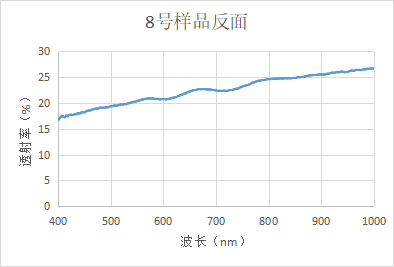

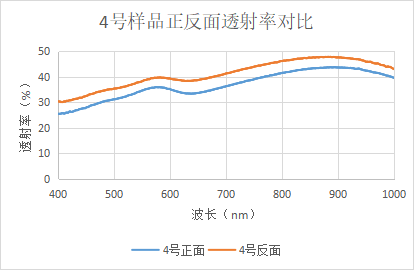

測試數據圖如下：

5.結論

根據以上實驗數據得出以下結論：

1.樣品正反面透射率曲線走向相近。其中4號樣品近紅外波段透射率較高；6號樣品在700nm波段出現一個峰值；7號樣品在550nm波段范圍出現峰值。

2.從數據對比中可以看出，四種樣品反面測試出來的透射率都比正面的要高，有可能是光源是否直接打在涂料層所造成的影響。
