紫外/可見光下海洋溢油油種光譜識別方法
0 引言
近年來,海洋溢油事故頻發,及時準確地對溢油種類進行分析和鑒別,確定責任歸屬,采取合適的應急響應,是一項復雜而具有挑戰性的工作。現行的溢油鑒別標準多以相色譜/質譜分析為代表的實驗室化學鑒別手段,雖然能夠?qū)τ头N和組分進行精確解析,但檢測速度慢,代價高。
近幾年來,光譜分析成為溢油鑒別的新興手段,受到普遍關注。特別是近紅外光譜(NIR)應用廣泛,可應用于是由極其制品的組分預測中。Kim M等人最早應用近紅外光譜進行石油產品的分類,他們利用PCA和貝葉斯分類器實現了柴油、煤油、粗汽油等6個油種的識別;王麗等人利用近紅外光譜技術鑒別模擬海面溢油,對自行配制的56個汽油、柴油、潤滑油的模擬海水樣品進行正確的溢油類別判別。油品在紫外光的激發下具有熒光現象,2011年《Science》報導了可根據這一特性探測溢油。在實驗室情況下,王春艷等人提出了使用基于濃度參量同步熒光光譜技術,可以實現實驗室不同溢油類型及不同油源原油的準確分類。尹曉楠利用小波分析方法分析了4大量6種油品的三維熒光光譜,并對油品種類進行了識別研究,三維熒光技術也是現行水上溢油快速鑒別規程的可選技術。上述的技術手段均不能從本質上做到現場、快速的原位探測。
海洋溢油往往是突發事件,通過遙感手段進行海洋溢油的快速原位探測是快速響應的重要組成部分。傳統的遙感手段,如星載、機載、SAR等,只能探測溢油面積,不能區分各個油種,且受環境影響較大。由于熒光很微弱,所以國內外均開展了激光誘導熒光的探測方法,可同時實現面積和油種的探測,但該儀器太重(200kg),需要搭載海監的飛機才可以使用,費用太高。
上述研究主要是通過常規可見光的光譜數據。由于油品具有紫外熒光特性,所以文本采集了紫外波段的三種光源以及常規日光燈和陽光不同光源下的光譜數據,以期獲得更精細的光譜識別能力。本文利用小型化的地物光譜儀開展了紫外和可見光下的油種識別研究,不僅重復利用了無人機載和對油種的精細化遙感特測提供技術支持。
1 材料與方法
1.1 實驗數據

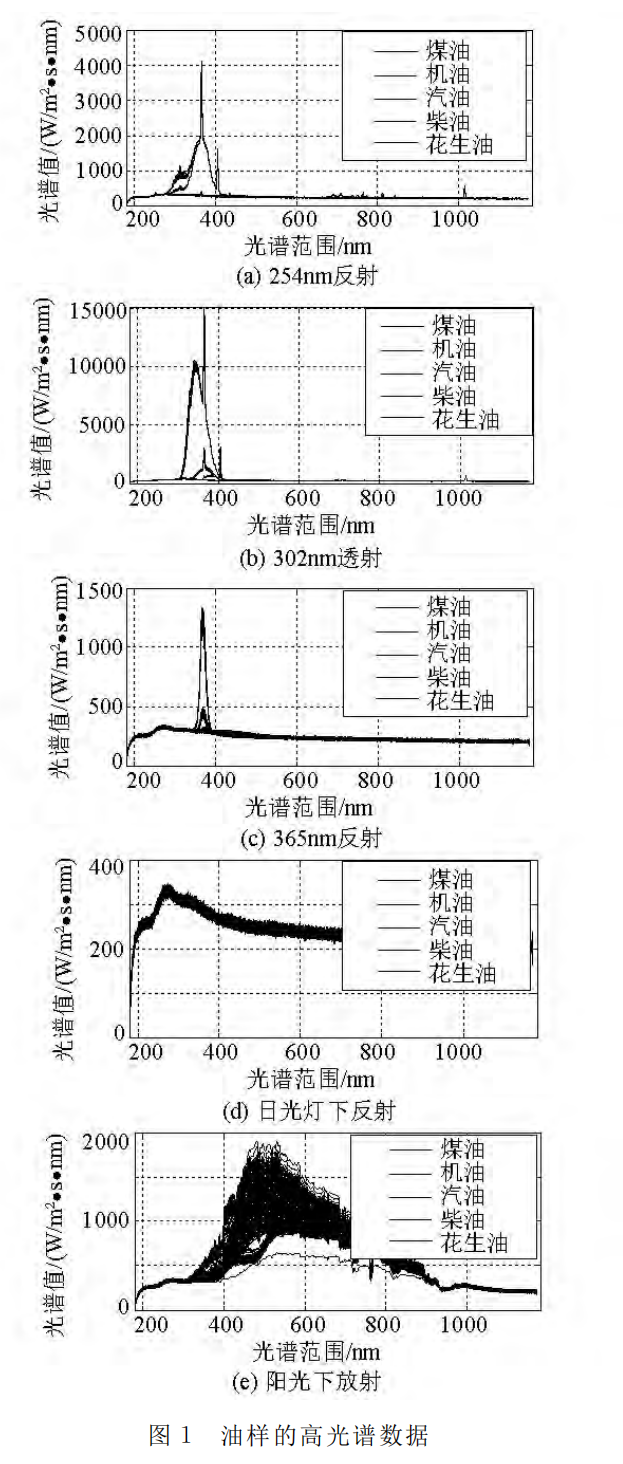

準備5種油樣和海水(煤油、機油、93#汽油、0#柴油和花生油。其中汽油和柴油購置于青島當?shù)啬臣佑驼?/span>,花生油購置于某超市,機油購置于某汽車修理廠,煤油購置于某化學品商店,海水取自膠州灣海域)。選擇45mm直徑的圓桶形玻璃皿5只,為避免光的干擾,桶壁用黑色膠帶貼上,為避免底部反射光影像,將玻璃皿放置在黑色膠皮墊上,用千分之一天平根據密度換算,分別量取海水5ml,量取各種(15:25~15:35),每個樣品的數據均控制在2min左右測量完畢,每次測量前對光譜儀進行白板矯正。計算機存儲光譜數據備用,光譜曲線如圖1所示。
1.2 方法
本文做識別時主要使用的是支持向量機算法。支持向量機算法可描述為
式中αk為拉格朗日乘子;K(x,xk)為核函數,本文選自RBF核函數;b為偏置系數。支持向量的兩個參數C和gamma的參數尋優主要使用網格化尋優方法,做特征優化和選擇主要涉及主分量分析算法,這些算法的詳細解釋可參見文獻[13],算法全部通過自編的Matlab程序測試,開發版本為Mat-lab 2010(b),處理計算機為聯想ideaCentreKx8160。
2.1 特征和參數優化
特征優化和選擇在一定程度上可以降低數據維數,提高算法的效率,本節主要使用主成分分析(PCA)進行特征優化。

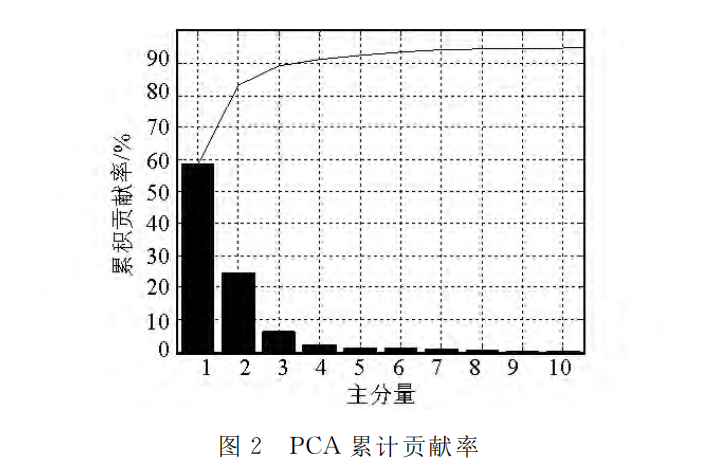

圖2 是陽光下測量數據采用PCA算法進行特征提取進行數據降維的主分量貢獻和累計貢獻率

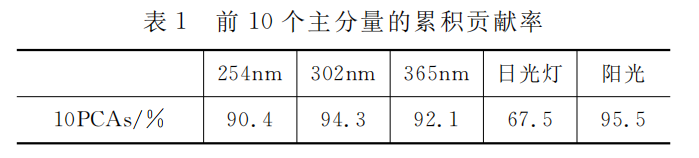

從圖中可以看出,第1主分量貢獻最大,已超過58%,前10個主分量的累計貢獻率已達到了95%以上,這樣就將原始特征數據1646個點降到10個特征主分量,數據壓縮后不到原來的1%。采用PCA數據特征優化降維,表1是在不同紫外波長和可見光情況下使用前10個主分量的累計貢獻率表。
通過PCA和SPA優化后的訓練樣本和測試樣本,其均方誤差(MSE)均有所升高,平均相關系數R2均有所降低,表明模型的預測性能有所下降,然而總體最佳均方誤差有所降低。雖然SPA對訓練集效果很好,但測試性能較差,總的來看PCA的泛化能力要優于SPA的性能。維數的降低使得兩種方法的測試時間變短,測試所用的時間短將有益于將來應用到石油工業在線快速的場合,提高全程監測的自動化。
表1 列出了各種光照情況下前10個主分量的累積貢獻率,陽光的前10個主分量的累積貢獻率最大,達到了95.5%,燈光最差,僅為67.5%,說明陽光前10個主分量包含的信息量最大。
SVM模型懲罰參數C和RBF核函數gamma是采用支持向量機進行預測的兩個關鍵參數,參數的選擇直接影響到模型的預測性能。目前主流的參數優化方法是網格法(Grid)尋優的方法[14]。

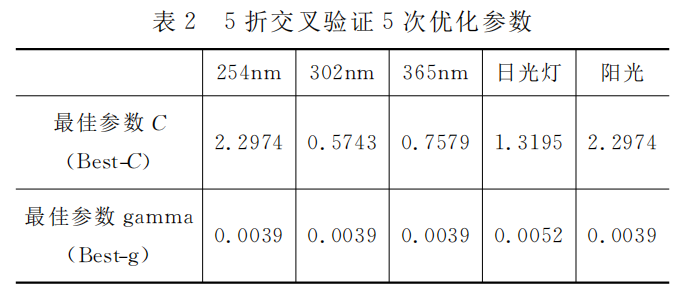

采用網格法優化的最佳參數C(Best-C)和最佳參數gamma(Best-g)如表2所示。由于采用的是5折交叉驗證法,所以每次取的訓練機和測試集均不同,優化的參數和得到的模型性能也不盡相同。但也發現多數情況下優化參數表現出一定的一致性。

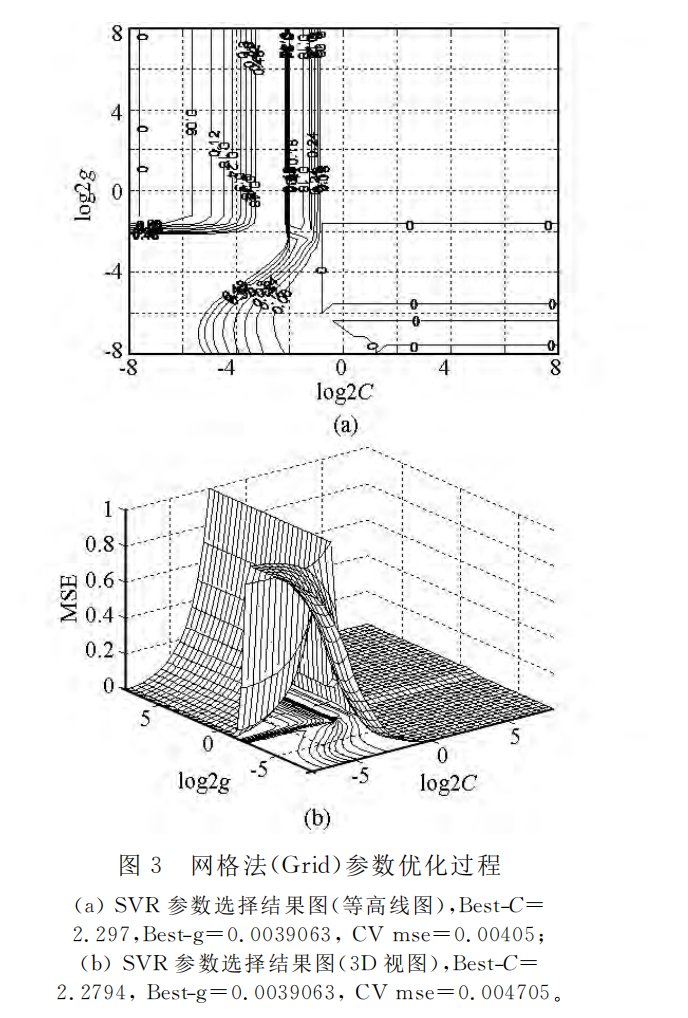

圖3形象地表示了陽光下數據使用網格法尋優的過程,其中圖3(a)為二維圖,圖3(b)為三維圖。
2.2 識別模型
在構建SVM模型時,支持向量機模型選用C-SVC模型,選用的核函數是徑向基RBF核函數,其中兩個參數C和gamma可由系統的上述步驟給出。
訓練和測試過程采用5折交叉驗證法,即隨機選取50組數據中的40組作為訓練集,10組作為測試集。

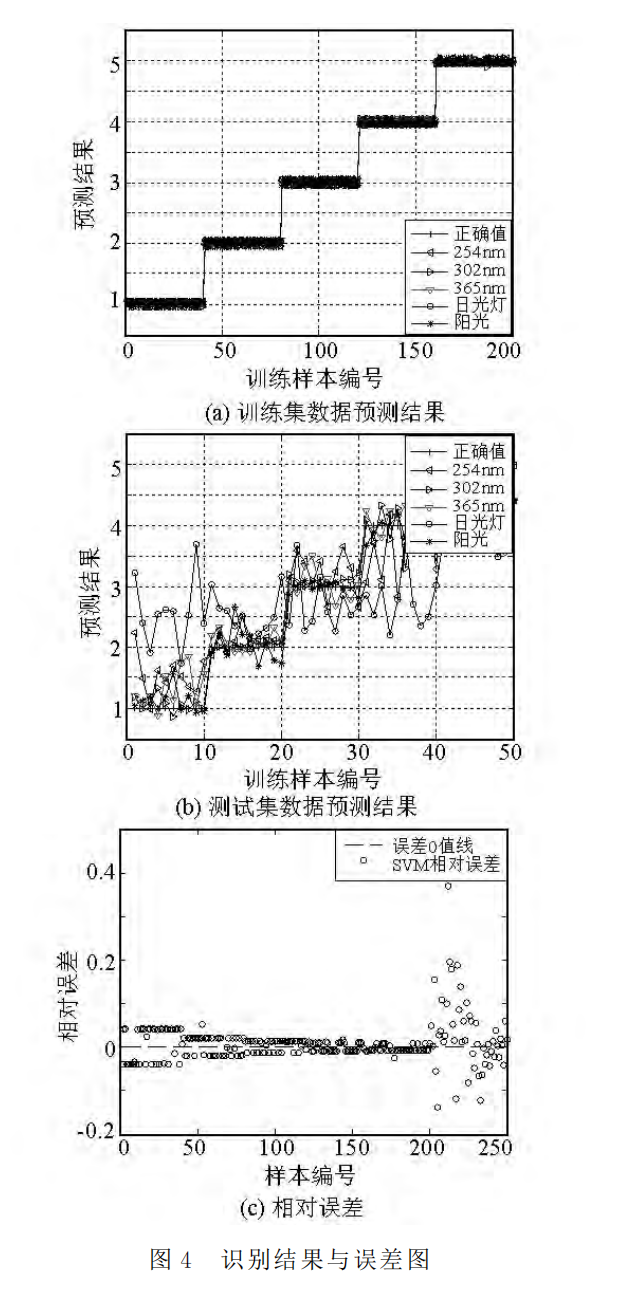

圖4顯示了其中一次訓練集和預測識別結果,
圖4(a)為訓練集數據識別結果,圖4(b)為測試集數據識別結果。總體來看訓練集識別效果均比較好。圖4(c)是訓練數據和測試數據的相對誤差,其中前200個數據為訓練數據,后50個數據為測試數據,可以看出訓練數據的預測誤差比較小,絕對值均小于0.1,但是測試誤差普遍較大,有的甚至達到了0.5。

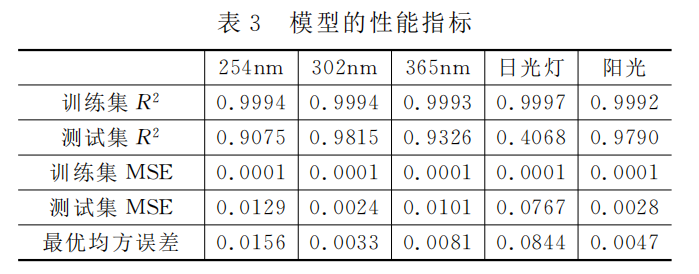

為了詳細比較SVM模型的預測性能參數,主要采用兩個參數指標,即均方誤差MSE和平均相關系數R2來衡量模型對識別問題的性能。MSE越小、R2越接近于1,模型的識別性能越好。模型的性能結果見表3。
表3列出了5次優化后的預測平均性能指標。從總體來看,最優均方誤差(BestCVmse)和GA算法最優秀,其次是Gird,最差是PSO。另外,分別從訓練集(Train)和測試集(Test)的MSE和R2來看,采用GA方法優化參數優于Gird,PSO最差。

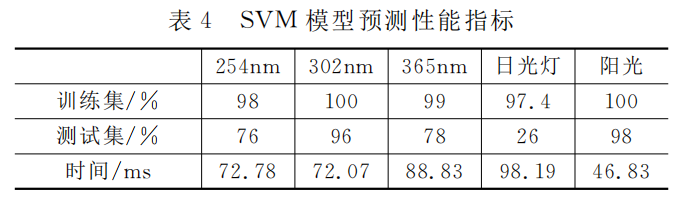

表4中的模型預測性能指標對模型的性能進行了量化。從表中不難看出,SVM的總體性能好,
訓練集的性能普遍比測試集好。測試集預測性能表明了模型的泛華能力,SVM訓練集性能的相關系數R2為0.999以上,其最小均方誤差為0.0001,測試集性能的相關系數R2普遍也達到了90% 以上,只是燈光下的測試效果較差。說明在日光燈下對油種進行識別難度較大。
實驗室模擬只是海洋溢油的一種理想情況,通過在玻璃皿中布置海水油膜是對海洋溢油模型的合理簡化,在這個過程中既沒有考慮海上自然環境的風、浪、流等復雜自然情況對識別效果的影響,同時也沒有考慮海洋基底反射光、天空光等對溢油光譜的影響。要想得到實際的可推廣應用的結果,必然 需要對實驗結果進行海試,今后我們將進一步進行實驗驗證。本文是在實驗室模擬海洋溢油的場景,真實的溢油場景數據可遇不可求,只有在發生溢油事故中才能采集。另外,在真實溢油場景中較難搭建負責的紫外光譜采集系統,對海洋溢油的一些關鍵要素進行合理的簡化是一種很好的選擇,有助于對油種識別性能進行定量化分析,進而在溢油場景發生時推廣應用。
油的光譜表現型反應的是某波長的吸光度,它是油的不同組分以及每個組分的不同含量的綜合表現結果,它與組分及含量、產地及其產地底層地質環境、存放環境、風化光照時間、數據采集儀器及采集裝置、操作環境等多種因素相關。本文只是將油種的識別歸類為汽油、柴油、煤油、機油、植物油等,然而各種油的采集區域不同,采集環境不同都會影響到識別結果。對采用高光譜方法對油的亞類的識別,比如不同作物的植物油的識別,汽油的不同號牌和不同產地的識別,都有待深入的研究。原油的不同井號是原油開采不同地質環境底層的反應,我們將在今后做進一步的研究。
對石油及其產品組分的精確解析一直是石油工業的重點和難點,是準確識別油種、鑒別產地和真?zhèn)蔚闹匾侄危瑴?zhǔn)確識別石油的組分有助于同時對石油關鍵組分的解析,有助于石油生產工藝的在線同質化生產,同時還有助于對海洋溢油違法油源的快速鑒定。石油是一種復雜的混合物,其光譜應該是其各個組分的綜合反映,光譜與某種組分間存在著復雜的非線性映射,理論上能夠通過非線性回歸分析找到這種非線性回歸的精確表達式。運用光譜技術對油組分的分析,往往是基于一個基本的假設,也就是組分光譜之間滿足Beer-Lambert定律,即組分光譜滿足線性疊加原理,然而由于石油組分的復雜性,組分光譜之間往往存在著光譜耦合現象,并不是嚴格滿足這一定律,這在光譜分析上往往存在著一定的模型誤差。
溢油的發生時間具有不確定性,既可能發生在白天,也可能發生在夜間,因此研究不同光照情況下的油種識別更具有意義。本文的研究表明,在夜間檢測溢油,使用可見光的日光燈光源進行油種識別的效果較差,是不可取的,原因可能是由普通日光燈管的光譜不確定性引起的,其機理有待深入的探討。
另外,由于紫外分析儀器本身的限制,我們在做不同波長的實驗時,302nm紫外燈選用的是透射光譜,當然只有都在反射光下才有可比性,但從另外一個角度也說明,透射光譜在一定程度上具有更強的區分能力,可有效地應用到油種識別中。但在現實海洋溢油中,透射檢測在工程上實現起來是比較困難的。
為了研究不同光源下的海洋溢油油種的識別問題,本文搭建了模擬的實驗室環境,在不同紫外波長和可見光下,使用地物光譜儀進行光譜測量,并基于次光譜進行油種識別。篩選了對油種識別有意義的光源,這對溢油的油種識別具有一定的意義。
iSpecField-WNIR地物光譜儀是萊森光學(LiSen Optics)專門用于野外遙感測量、土壤環境、礦物地質勘探等領域的最新明星產品,由于其操作靈活、便攜方便、光譜測試速度快、光譜數據準確是一款真正意義上便攜式地物光譜儀。iSpecField- WNIR便攜式地物光譜儀采用了工業級觸控顯示屏手柄探頭,手柄探頭同時采用了獨有光學設計內置攝像頭(相機)、GPS、激光指示器、內置光學快門控制,同時地物光譜儀主機與工業級觸控顯示屏手柄探頭一體化設計,可野外現場直接進行地物光譜操作測量,使野外操作更加便捷方便,非常適合復雜的野外地物光譜測量。
iSpecField-WNIR便攜式地物光譜儀光譜范圍250-2500nm,獨有的光路設計,可以實時自動校準暗電流, 采樣了固定全息光柵一次性分光,測試速度快,最短積分時間最短可達30微秒,測試動態范圍廣,同時采用雙路高像素探測器同步測量,光譜數據分辨率高,廣泛應用于礦物鑒定、土壤研究、遙感測量、農作物監測、森林研究、海洋學研究和礦物勘察等各領域。
典型應用
1.植被研究、農作物健康、森林樹冠研究
2.林業科學、環境調查、農業調查
3.水體研究、氣候研究、生態研究
4.氮含量測量、葉片葉綠素含量
5.土壤分析、生物質研究、海洋監測
技術優勢特點
1. iSpecField-WNIR光譜范圍250-2500nm,固定全息光柵一次性快速掃描分光
2. 2048像素面陣BT-CCD,256/512像元InGaAs,高像素雙路探測器同步測量,光譜精度高、分辨率高
3. 主機與工業級觸控顯示手柄探頭一體化結構,野外測量無需額外電腦,操作靈活
4. 最短積分時間30微秒,測量動態范圍大
5. 工業級觸控顯示手柄探頭內置攝像頭(相機)、GPS、激光指示器、內置光學快門控制
6. SpecAnalysis專用地物分析軟件,兼容ENVI、TSG、Arcgis等第三方工具軟件
7. 嵌入了USGS數據庫和NDVI等19個植被指數
8. 帶觸控顯示手柄探頭可擴展接口靈活,匹配豐富測量光學配件:包括葉片專用透射夾、礦物專用反射探頭、室內太陽光源、視場角鏡頭、透反射實驗室支架裝置等可滿足野外和實驗室測量需求,可實現透射反射率、輻照度、輻亮度等功能測試
9. 大容量電池,續航時間4-5小時,供電電池模塊可拆卸,帶備用電池模塊,滿足長時間野外測量
10. 整機重量不超過4.5公斤、便攜方便
SpecAnalysis地物光譜分析處理軟件
典型地物光譜
植被
硫磺
橄欖石
應用案例
主要技術指標
型 號 | iSpecField-WNIR-SRs | iSpecField-WNIR-HRs |
波長范圍 | 250-2500nm | 250-2500nm |
波長精度 | ± 0.5nm | ± 0.5nm |
波長重復性 | ± 0.1nm | ± 0.1nm |
光譜分辨率 | 1.5nm @250-1000nm 15nm @1000-2500 nm | ≤1nm @250-1000nm ≤6nm @1000-2500 nm |
光譜波長采樣間隔 | 1nm @250-2500 nm | 1nm @250-2500 nm |
光譜通道數 | 2200 | 2200 |
等效噪聲輻射 | 1.0×10-9W/cm2/nm/sr@700nm 1.2×10-9W/cm2/nm/sr@1500nm 5.8×10-9W/cm2/nm/sr@2100nm | 0.8×10-9W/cm2/nm/sr@700nm 0.3×10-9W/cm2/nm/sr@1500nm 1.8×10-9W/cm2/nm/sr@2100nm |
探測器/掃描方式 | 2048像素面陣BT-CCD/256像素InGaAs-TEC致冷:固定全息光柵分光 | 2048像素面陣BT-CCD/512像素InGaAs-TEC致冷:固定全息光柵分光 |
檢測器陣列通道數 | ≥512@350-1000 nm; ≥530@1001-1800nm; ≥530@1801-2500 nm | |
雜散光 | ≤0.02% @350-1000 nm; ≤0.01% @1000-2500nm | |
輻射校準精度 | <5%@400 nm;<5%@700 nm;<5%@2200 nm | |
最短積分曝光時間 | 30μs | |
最大輻射 | VNIR 2 倍太陽光,SWIR 10 倍太陽光 | |
內存 | 16GB/32GB/64GB(儲存數據>100萬組) | |
GPS | Yes | |
攝像頭(相機)分辨率 | >800萬像素自動對焦 | |
瞄準方式 | 內置激光指示器 | |
光閘控制 | 自動 | |
通信方式 | PDA觸控顯示/WIFI傳輸 | |
光譜軟件 | 內置iSpecField-Soft測量軟件、SpecAnalysis后處理分析軟件 | |
電池續航時間 | 充電電池持續工作時間:4-5 小時 | |
光學附件 | 葉片專用透射夾、全天光余弦探頭、手柄式光纖探頭、礦物專用反射探頭、室內太陽光源、視場角鏡頭、透反射實驗室支架裝置、標準白板、標準灰板等 | |
尺寸/重量 | 340(長)× 300(寬)× 143(高)mm/4.5KG |
