金屬樣品LIBS測試分析
1.LIBS激光誘導擊穿光譜
元素是物質的基本組成成分，元素種類及其含量極大地影響著物質的物理化學性質.LIBS（激光誘導擊穿光譜）是一種用于化學多元素定性和定量分析的原子發射光譜，能夠?qū)崿F(xiàn)簡單、快速的多元素同時檢測技術。LIBS技術被譽為“未來化學分析之星”，因?yàn)樗恍枰獦悠分苽洌瑤缀鯚o損、快速、安全的多元素分析，特別適用于碳、鋰、硅等輕質元素的檢測。
激光誘導擊穿光譜示意圖
2.LIBS工作原理
LIBS是將一束高能脈沖激光聚焦在樣品表面，當激光輻照度超過樣品的擊穿閾值時，少量材料將被燒蝕和激發以產生等離子體。在激光脈沖結束時，等離子體迅速擴散并冷卻。激光誘導等離子體內包含了電子、離子、原子、分子和微粒等，整體呈電中性。

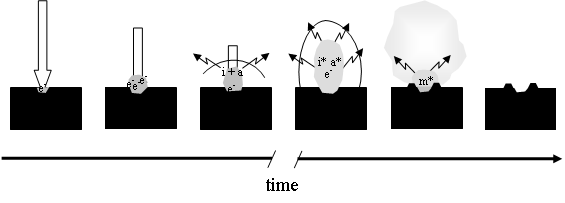

LIBS光譜的動力學過程
此期間，處于激發態的原子和離子從高能態遷移回低能態，并發出具有特定波長的特征光輻射。用靈敏的光譜儀對等離子體發射光譜中的譜峰位置、峰強等信息進行分析，識別樣品中的元素的種類和相應的含量，可以進行材料的識別、分類、定性以及定量分析。
能級躍遷示意圖
當激光脈沖結束后，等離子體中被激發的粒子會從高能級向低能級躍遷，并發射特征譜線，波長λ可以表示為：

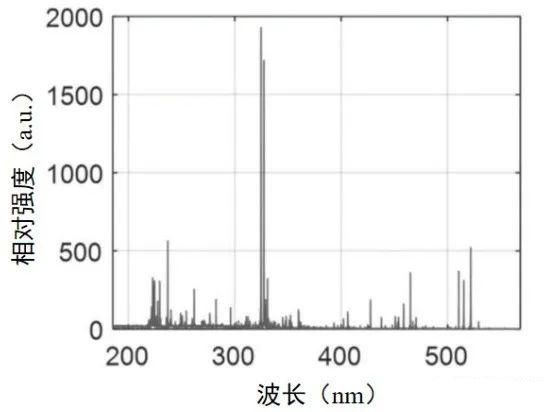

其中c為光速，h為普朗克常量，Ek為高能級的能量，Ei為低能級的能量。用光譜儀采集等離子體發射的特征譜線就會得到類似于下圖所示的LIBS光譜圖。通常我們認為等離子體中各種元素的比例與燒蝕樣品的元素比例一致。通過分析特征譜線的強度，可以定量分析出樣品中各種元素的含量。
3.實驗
3.1實驗?zāi)康?/strong>
樣品為方糖大小的銀白色的金屬塊，采用LIBS系統對樣品進行測試獲取LIBS光譜信息，并根據所獲數據對樣品中所含元素進行定性分析。
驗證LIBS系統測量H,O,N元素的特征波長是否匹配（這三種的元素含量較低0: 0~200PPM、 N:0~500PPM、H:0~20PPM）。

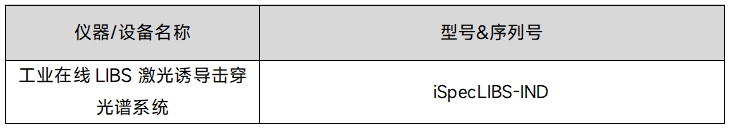

3.2實驗儀器列表
3.3實驗內容
圖1 樣品圖片
圖2 光路實驗示意圖

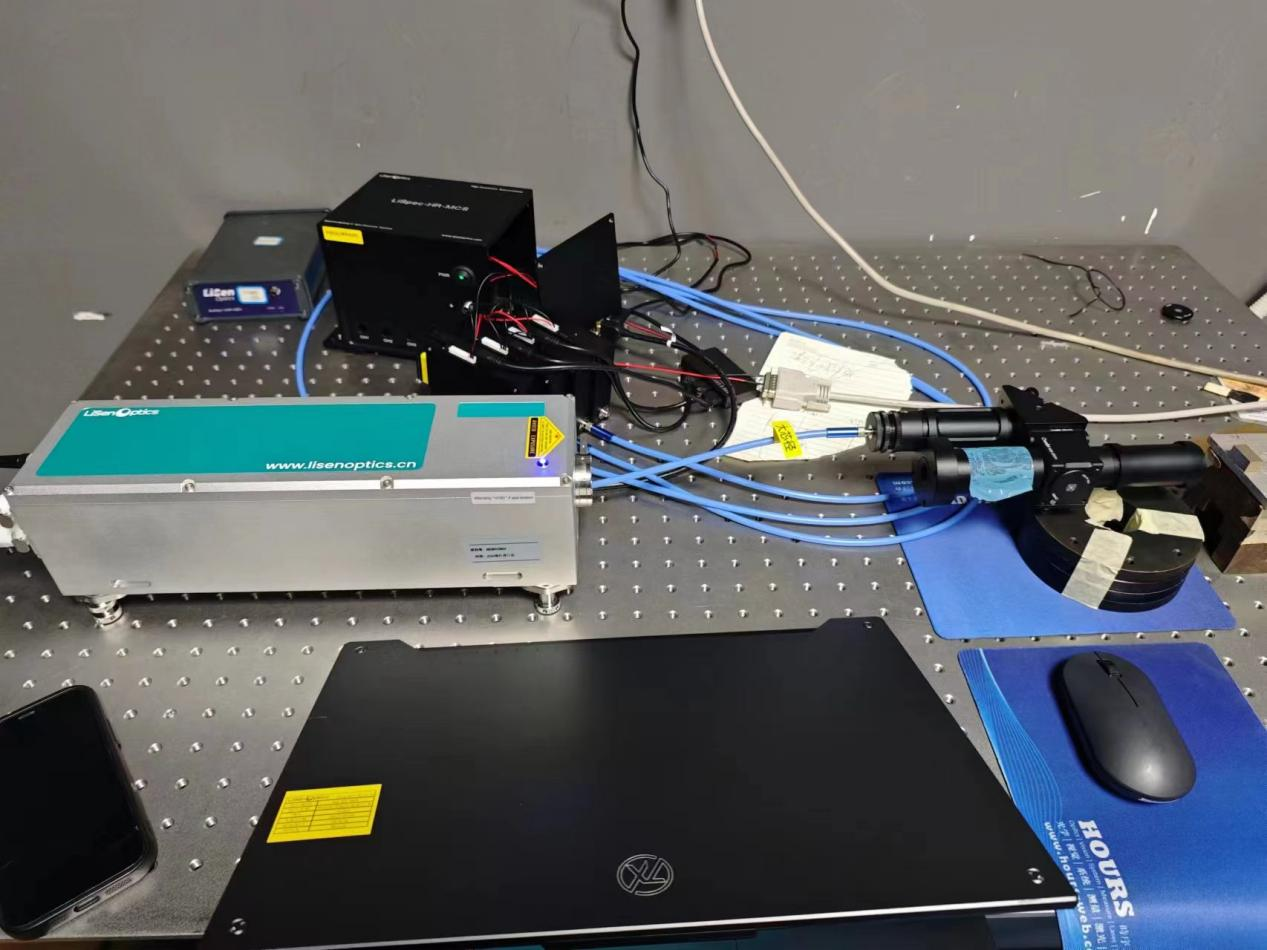

圖3 測量實驗設備圖
3.3實驗結果

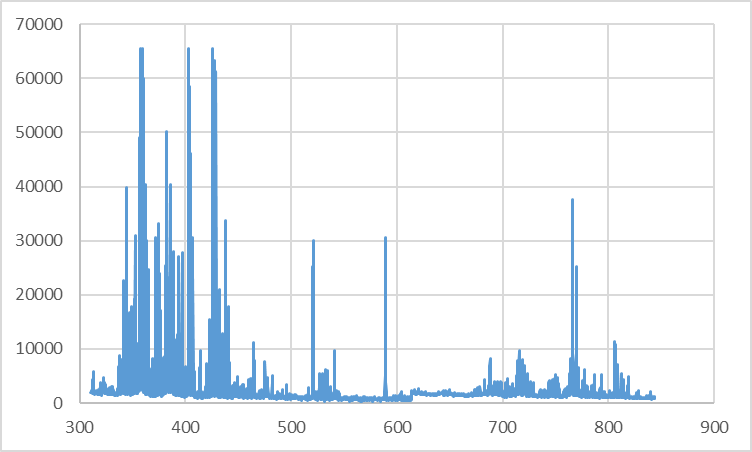

540V調Q脈沖激光（1064nm）激發結果（部分光譜過曝）：

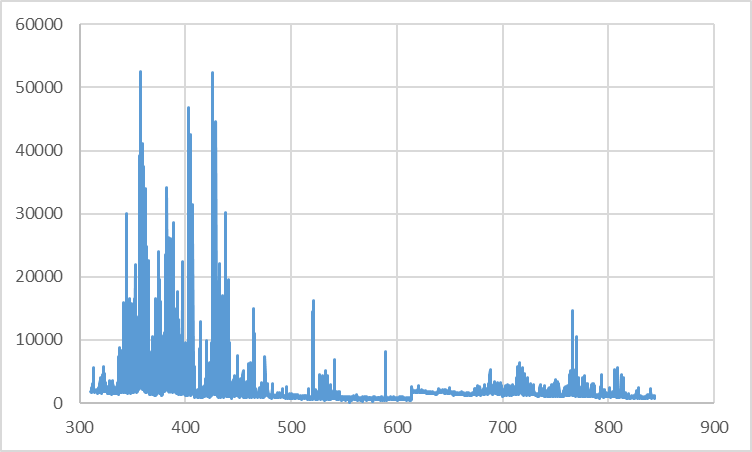

540V調Q脈沖激光（1064nm）激發結果：
560V調Q脈沖激光（1064nm）激發結果（部分光譜過曝）：
根據譜圖中的特征峰值進行元素定性分析：
4.結論
n 實驗在空氣環境中進行，對非金屬元素的檢測會有所影響（空氣中含有C,N,O,H等非金屬元素），且本次實驗不包括紫外部分，測量光譜范圍為310nm~840nm，部分元素的特征譜線位于紫外部分無法檢測到。
n 本次實驗同時使用較高的激光能量與較低能量的激光進行轟擊，使用較高能量的激光為保證能檢測到一些含量較低的元素，使得他們的特征峰得以被發現；使用較低能量的激光轟擊，使得含量較高的元素光譜不過曝，得以檢測。
