積分球是一個空心球體，其外殼一般是金屬材質，殼體內側涂有漫反射材料，殼壁上開有兩個或幾個通光孔。積分球的工作原理見下圖，光源發射的光線經過聚光鏡和光闌處理后變成平行光經過積分球入光口進入積分球內部，進入積分球內部的光會在積分球內部進行多次漫反射，最終由出光口均勻射出，通過檢測出光口的光通量，可以根據公式換算得出反射率、透射率等數據。
圖1 積分球工作原理示意圖

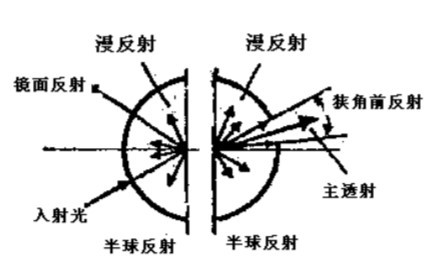

對于玻璃、瓷器、塑料等透明或半透明的材料來說，當光照射在其表面時，會發生鏡面反射、半球反射、漫反射、透射等現象如下圖
圖2 透射反射原理圖
其中透射率定義為透過試樣的光通量與射到試樣上的光通量之比；反射率定義為反射的光通量與射到試樣上的光通量之比；霧度定義為透過試樣偏離入射方向的散射光通量與透射光通量之比。
透射率的測定基于GB/T 2410-2008 透明塑料透過率和霧度的測定方法，關于透過率的測試有兩種方法可以選擇。一種是借助于分光光度計，并配備相應的積分球附件，分光光度計內帶光源可以發射可見光與紅外光，可以測試樣品對此波段內光的透射率。另一種是借助于霧度計，其主要區別在于，霧度計采用的是垂直光源。測試示意圖如下圖：
圖3 霧度計測試系統示意圖
圖4 分光光度計測試系統示意圖
積分球系統一般用于測試反射率以及光源的光譜功率分布、色品、色溫等參數以及透明塑料等的透射率，對于反射率參數的測試并不是非常準確，并且玻璃透明塑料、光學薄膜等材料的反射率測試，目前并沒有明確的國家標準方法可以用來參考。
