中文
English
專注光譜傳感和光電應用系統
電話：86-0755-23229824
手機：18948346937 / 13510373651
地址：深圳市寶安區沙井街道后亭茅洲山工業園工業大廈全至科技創新園科創大廈11層C
微信：
微信客服號：
抖音官方號：
立即溝通
礦物與燒結料反射率及吸光度測量
（22.08.02）

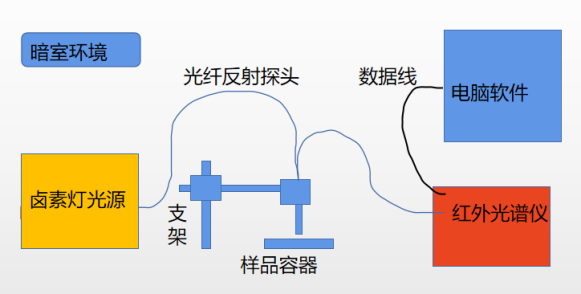

實驗光路圖

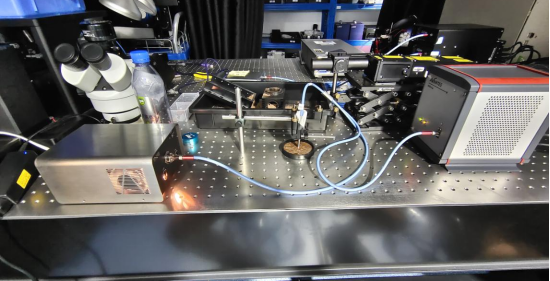

實物光路連接圖
實驗背景目的：
燒結料中的水份在燒結過程中十分重要，它有利于混合料成球，改善燒結料透氣性，提高生產率；使礦物顆粒表面潤濕后變得光滑，減少氣流通過料層的阻力；使上層高溫廢氣的熱量很快被下層有水分的冷料所吸收利用，使燃燒帶限制在一個比較窄的范圍內，從而減少氣流阻力。不同燒結料有不同的適宜含水量。如磁鐵礦和赤鐵礦適宜的水分含量為6～9%，褐鐵礦適宜的水分含量為20～30%。測試鐵礦和燒結料在不同水分下的反射率和吸光度能夠判斷鐵礦和燒結料的含水量是否合適。

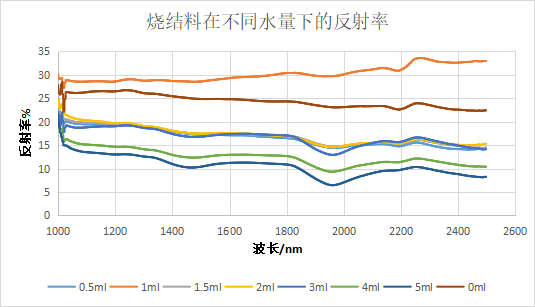

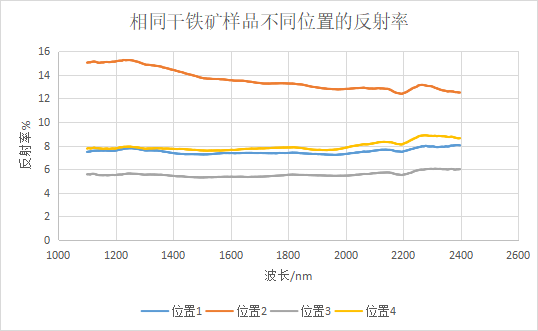

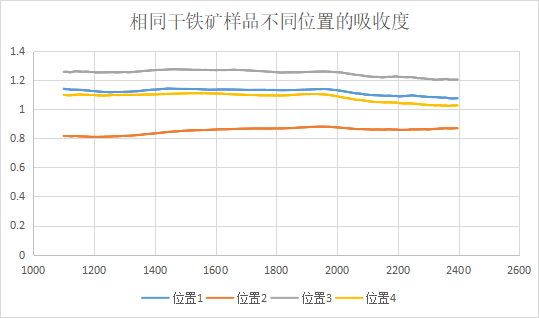

實驗結果：
實驗結論：

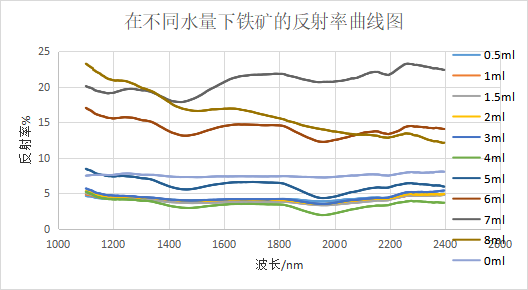

1、從兩張曲線圖可以看出，在加水之后，反射率和吸光度都會隨著水含量的變化而變化。
2、反射率曲線的總體趨勢是先減小后增加，即隨著水量增多，反射率先下降之后再升高，轉折點在加水4ml；吸光度曲線的總體趨勢是先增加后減小，即隨著水量增多，吸光度先上升后下降，轉折點在加水4ml處。在加水4ml之后，波形是所有測量出的波形之中最明顯的。
3、鐵礦反射率波谷出現在1450nm處，吸光度曲線出現在1950nm處。
